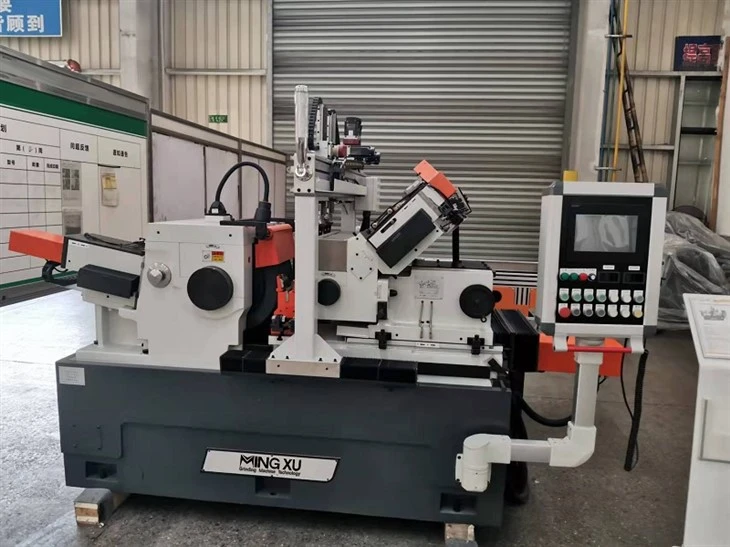

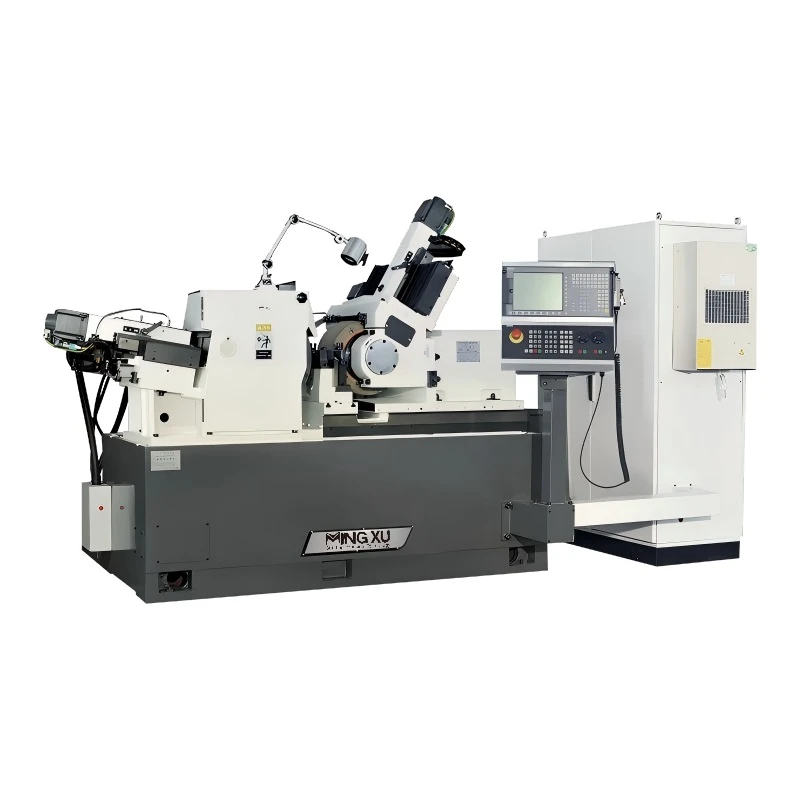

CNC-centerlös sliputrustning
CNC-centerlös sliputrustning är en typ av CNC-verktygsmaskin som använder den kombinerade verkan av en slipskiva och ett styrhjul för att slipa ytterdiametern på en roterande kropp utan ett centrumhålsstöd.
- Snabb leverans
- Kvalitetssäkring
- 24/7 kundservice
produkt introduktion
Introduktion
CNC-centerlös sliputrustning är en typ av CNC-verktygsmaskin som använder den kombinerade verkan av en slipskiva och ett styrhjul för att slipa ytterdiametern på en roterande kropp utan ett centrumhålsstöd.
Specifikation
|
Produktnamn |
Centerlös slipmaskin med superhög precision |
|
Modell |
MX-S200 |
|
Sänk-flödet |
|
|
Slipdiameter |
2-60 mm |
|
Max. Sliplängd |
190 mm |
|
Genom-flöde |
|
|
Slipdiameter |
2-60 mm |
|
Slipskiva Specifikation |
P500x200x305mm |
|
Specifikation för reglerande hjul |
P350x200x203mm |
|
Slipskivans hastighet |
1338r/min |
|
Reglera hjulhastighet (steglöst) |
10-200r/min |
|
Reglering av hjulets vridningsvinkel |
|
|
Vertikal |
-2 grader - +5 grader |
|
Horisontell |
-1 grad - +3 grad |
|
Reglerande hjul min. matningsmängd |
0,001 mm |
|
Slipskiva Min matningsmängd |
0,001 mm |
|
Höjd från mittlinjen av Gri. Hjul & Reg. Hjul till arbetsvila |
200 mm |
|
Vattenflöde |
50 l/min |
|
Total kraft |
|
|
Sliphjulsmotor |
18,5KW |
|
Reglerande hjulmotor |
3KW |
|
Vattenpumpsmotor |
0,25KW |
|
Smörjpumpsmotor |
0,09KW |
|
Magnetisk kylvätskeseparatormotor |
0,18KW |
|
Strömförsörjning |
3N 50Hz 380V |
|
Maskindimension (LxBxH) |
2800x2500x1600mm |
|
Maskinens vikt |
Ca 5000 kg |
|
Noggrannhet (standardstaplar) |
|
|
Rundhet |
0,001 mm |
|
Cylindricitet |
0,0018 mm |
|
Grovhet |
Ra0,16μm |
Drag
Mikro-flödeskontroll
Både minimimatningen och förbandsmatningen är 0,001 mm, vilket säkerställer att mängden material som tas bort i en enda passage är minimal och direkt påverkar dimensionsavvikelser.
Anpassningsförmåga med bred diameter
Stöder slipdiametrar från 2 till 60 mm och, i kombination med styrhjulshastighetsjustering från 10 till 200 r/min, möjliggör justerbar linjär hastighetsmatchning för arbetsstycken med olika diametrar.
Justering av kontaktvinkel
Styrhjulshållaren kan justeras inom området -2 grader till +5 grader vertikalt och -1 grad till +3 grader horisontellt, och därigenom ändra arbetsstyckets kraftriktning och axiell matningskomponent.
Kontinuerlig kylning och separation
En kylvätskeflödeshastighet på 50 l/min, kombinerat med en magnetisk separationsanordning, uppnår värmeväxling i malningszonen och separation av ferromagnetiska slipspån.
Ansökningar
Bildelar industri:Används för att bearbeta ytterdiametrarna på axlar och stift för att möta monteringsdimensionella krav.
Lagertillverkningsindustrin:Används för att bearbeta de yttre diametrarna på rullar och löpbanor för att påverka kontaktgeometrin.
Allmän maskintillverkningsindustri:Används för batchbearbetning av axlar och löpbanor, vilket möjliggör kontinuerlig matningsformning.
Standardtillverkningsindustrin för delar och verktyg:Används för att bearbeta små-delar för att möta olika storlekskrav.
